MIQ модули для энергоснабжения
Назначение
MIQ модули для энергоснабжения
Модуль для подачи напряжения на компоненты системы IQ Sensor Net - благодаря модульному принципу и простой установке это индивидуально настраивается
MIQ модули для расширения системы
IQ Sensor Net расширяется в зависимости от задач - модули для отдельных расширений системы с 4 соединениями IQSN и беспроводной связью
MIQ модули для передачи данных
Модуль для передачи измеренных значений или с функцией оповещения /тревоги - благодаря модульному принципу и простой установке это индивидуально настраивается
Модули питания для работы с IQ Sensor Net доступны в двух моделях: Широкополосный источник питания MIQ / PS для 100-240 В переменного тока и низковольтный источник питания MIQ / 24V для 24 В переменного тока / 24 В постоянного тока.
Благодаря возможности их сложения в IQ SENSOR NET вы можете легко и быстро подключить эти модули к уже существующим — в любом месте системы. Кроме того, Вам не понадобится дополнительное крепежное оборудование.
Характеристики
|
Источник питания |
Непосредственно через IQ Sensor Net |
|
Корпус |
Поликарбонат с 20% стекловолокна, класс защиты IP 66 |
|
Габариты |
144 x 144 x 52 мм |
|
Кабельные винтовые соединения |
4 кабельных резьбовых соединения M16 x 1,5 |
|
Условия окружения |
Рабочая температура: -20 °C … +55 °C |
|
IQSN соединения |
3 |
|
Выходная мощность |
18 W |
Комплект поставки
|
Модель |
Описание |
№ заказа |
|---|---|---|
|
MIQ/PS |
Модуль IQ / источник питания для питания с широким диапазоном питания для входного напряжения 100 - 240 В переменного тока |
480 004 |
|
MIQ/24V |
Модуль IQ / 24 V для питания с входным напряжением 24 В переменного тока или 24 В постоянного тока |
480 006 |
Модули расширения необходимы для подключения датчиков IQ, а также для разветвления системы. Здесь мы предлагаем пассивный модуль «Распределительная коробка» (MIQ/JB) с четырьмя равными соединениями IQ Sensor Net, а также модуль с активной функцией повторителя для подготовки сигнала для очень длинных расстояний между кабелями «Повторитель распред. коробки» (MIQ / JBR ). Таким образом, возможна общая длина кабеля до 3 км (для системы 2020).
С помощью MIQ /WL PS SET мы можем предложить вам модули для беспроводного соединения в вашей IQ Sensor Net. Как только он будет установлен, ваша радиосистема может быть расширена с помощью дополнительных радиоканалов (с одним модулем MIQ / WL PS).
Характеристики
|
Источник питания |
Непосредственно через IQ SENSOR NET |
|
Корпус |
Поликарбонат с 20% стекловолокна, класс защиты IP 66 |
|
Габариты |
144 x 144 x 52 мм |
|
Кабельные винтовые соединения |
4 кабельных резьбовых соединения M16 x 1,5 |
|
Условия окружения |
Рабочая температура: -20 °C … +55 °C |
|
IQSN соединения |
MIQ/JB (R): 4 |
|
Радиопередача MIQ/WL PS |
Частота: 2.4 ГГц ISm-Band |
Комплект поставки
|
Модель |
Описание |
№ заказа |
|---|---|---|
|

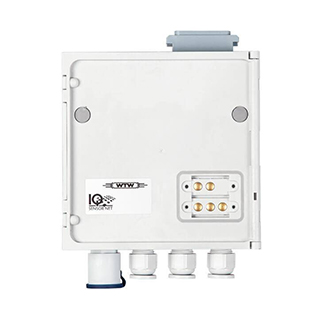

MIQ/JB |
Modul IQ / Junction Box для разветвления системы, для системы 2020 XT и 282/284, 4 свободных подключения IQ SENSOR NET |
480008 |
|
MIQ/JBR |
Modul IQ / Junction Box Repeater для разветвления системы для системы 2020 XT и 282/284 с активной подготовкой сигнала |
480010 |
|

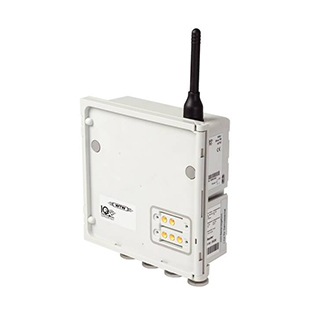

MIQ/WL PS SET |
2 радиомодуля MIQ / WL PS, предварительно сконфигурированные как ведущий и ведомый, готовы к работе |
480025 |
|
MIQ/WL PS |
1 MIQ / WL PS, предварительно сконфигурированный как ведомый для расширения сети радиосвязи |
480023 |
В зависимости от требований при ваших измерениях, подходящие модули будут доступны для вас, чтобы объединить их по мере необходимости: например, вы получите цифровые выходные модули для подключения MODBUS или PROFIBUS.
Модули с аналоговыми выводами расширят вашу IQ Sensor Net с помощью шести реле или силовыми выходами Мы также предлагаем комбинированный модуль с тремя силовыми и тремя релейными выходами. Модули с аналоговыми выходами могут быть объединены по мере необходимости, вплоть до макс. 48 выходных каналов (общее количество силовых выходов и реле в системе 2020).
С помощью модуля MIQ / IC2 вы сможете расширить систему двумя входами питания, а также позволять подключать отдельные мониторы и анализаторы в IQ Sensor Net.
Характеристики
|
Источник питания |
Непосредственнор через IQ Sensor Net |
|
Корпус |
Поликарбонат с 20% стекловолокна, класс защиты IP 66 |
|
Габариты |
144 x 144 x 52 мм |
|
Кабельные винтовые соединения |
4 кабедбных винтовых соединения M16 x 1,5 |
|
Условия окружения |
Рабочая температура: -20 °C … +55 °C |
|
IQSN соединения |
2 |
|
Цифровые выходы |
MIQ/2-PR: PROFIBUS-DP |
|
Аналоговые выходы |
MIQ/C6: 6 x 0(4) … 20 мА |
|
Входы |
MIQ/IC2: 2 x 0(4) … 20 мА |
Комплект поставки
|
Модель |
Описание |
№ заказа |
|---|---|---|
|
MIQ/3-MOD |
Модуль IQ с подключением MODBUS RTU / RS 485 (выходной модуль, цифровой) |
471026 |
|
MIQ/3-PR |
Модуль IQ с подключением PROFIBUS-DP (выходной модуль, цифровой) |
471027 |
|
MIQ/R6 |
Модуль IQ / реле 6 с 6 релейными выходами (выходной модуль, аналоговый) |
480013 |
|
MIQ/CR3 |
Модуль IQ / реле тока 3, с 3-мя выходными модулями 3 и 3 релейных выхода (аналоговый) |
480014 |
|
MIQ/C6 |
Модуль IQ / ток 6 с 6 выходами питания (выходной модуль, аналоговый) |
480015 |
|
MIQ/IC2 |
Модуль IQ / входной ток 2 с 2 входами для сигналов 0/4 - 20 мА (модуль ввода); каждая заполненная входная мощность считается датчиком IQ |
480016 |
